Představujeme nové směšovací a dávkovací zařízení M-MIX pro malosériovou výrobu
Zařízení M-MIX je ekonomicky výhodné a spolehlivé 2 K směšovací zařízení sloužící k míchání a dávkovaní epoxidových pryskyřic, polyuretanů, silikonů, metakrylátů.
M-MIX je použitelný všude tam, kde materiály jdou míchat statickým nebo staticko-dynamickým směšovačem. Toto zařízení je vhodné pro malosériovou výrobu s velmi malými dávkami.
Doprava matriálu:
Zařízení M-MIX je standardně vybaveno tlakovými zásobníky o objemu 8 a 4 litry, na přání je možné dodat velikosti 12, 24 ,45 litrů, vybavit tlakový zásobník elektrickým míchadlem, pro materiály reagující se vzdušnou vlhkosti SILICA-GEL filtrem a kapacitním hladinoměrem pro monitorování objemu materiálu v zásobníku.
Pro pastovité materiály lze M-MIX vybavit sudovým čerpadlem P10 nebo P80 až do viskozity materiálu 1 000 000 mPa.s.
Dávkovací pístová čerpadla:
M-MIX je vybaven jednočinnými pístovými dávkovací čerpadly o ø 3 až 14 mm. Písty dávkovacích čerpadel jsou vyrobeny z tvrdo-chromátu a utěsněny teflonovým dotahovatelnými V-manžetami. Každé čerpadlo umožňuje použití tekutinové ucpávky.
Na přání je možné dodat čerpadla v nerezovém provedení pro materiály, kde je nerez vyžadován. Kombinací různých průměru pístových čerpadel je možné nastavit směšovací poměr od 1 :1 až 25:1.

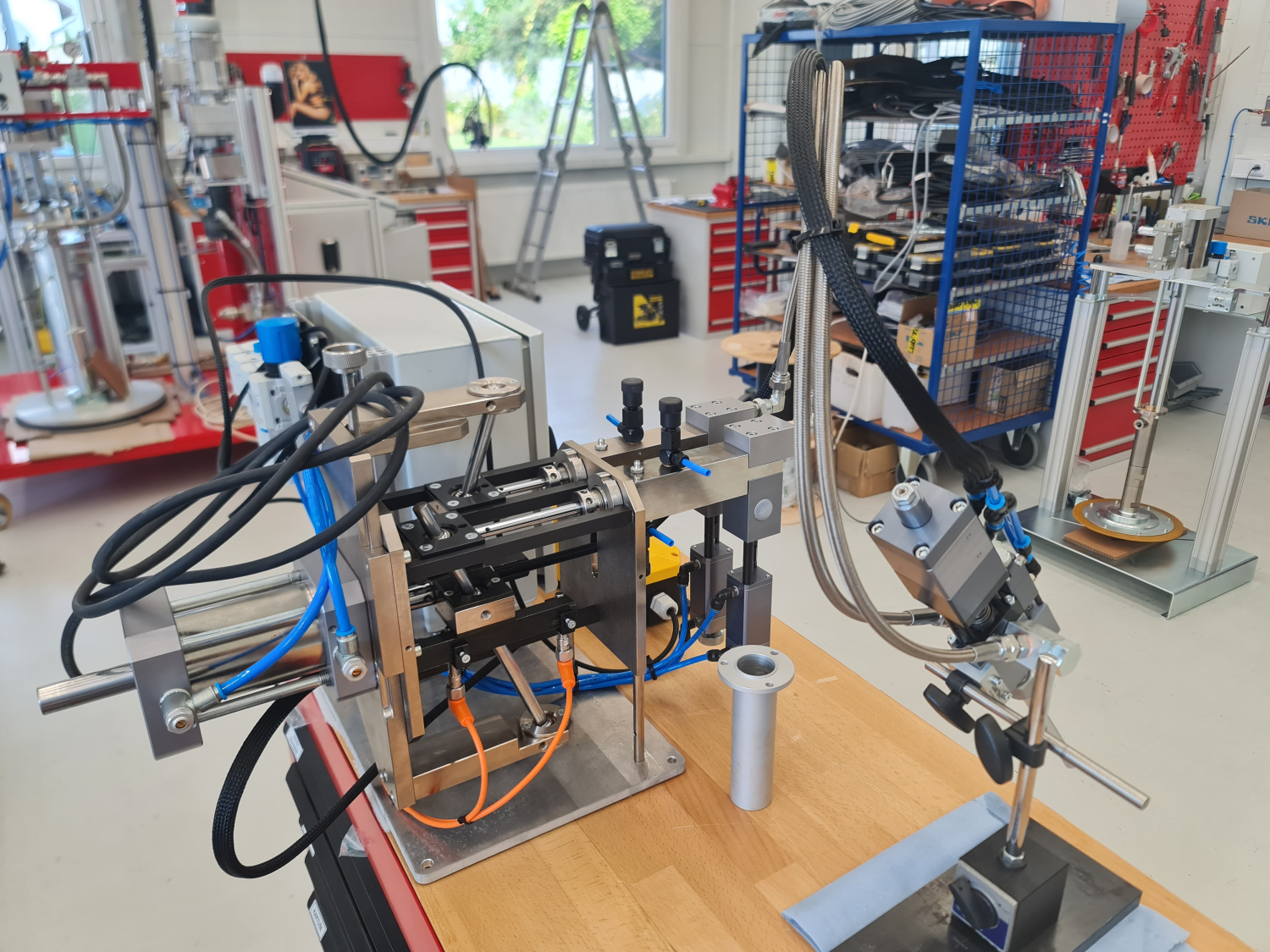

Pákový systém a pohon:
Pístová čerpadla jsou poháněna pomocí vzduchového motoru - varianta s označením A nebo elektrického motoru - varianta s označením E, který je spojen s pákovým systémem vlastní konstrukce. Pákový systém M-MIX umožňuje jemné nastavení směšovacího poměru, případnou jeho korekci, pokud je nutná jeho úprava při pravidelném vylitrování – kontrole směšovacího poměru stroje. Mechanický doraz s elektrickým kontrolním čidlem umožňuje nastavení velikosti dávky.
Směšovací systém:

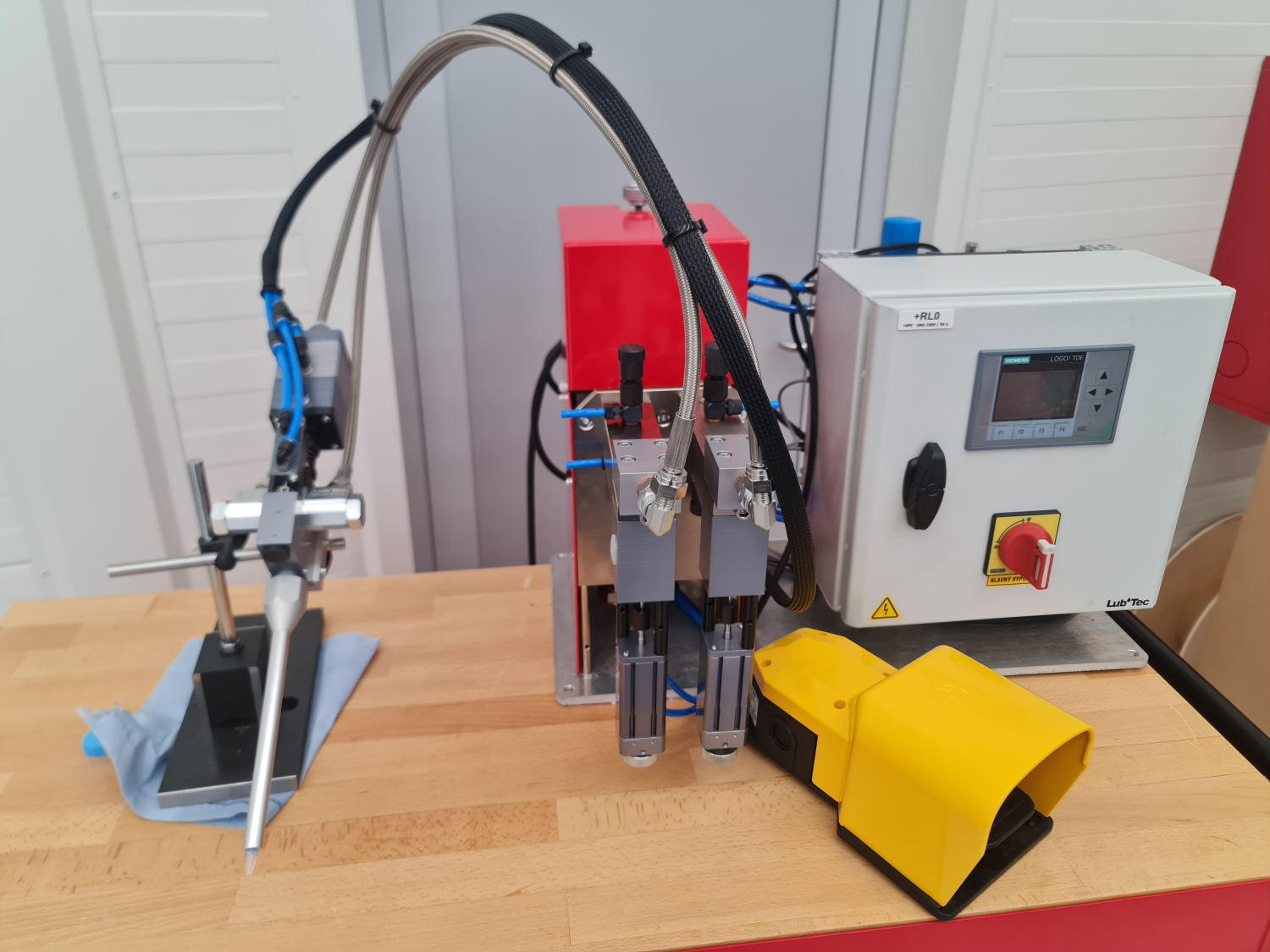

Zařízení M-MIX je standardně vybaveno statickou směšovací hlavou DN4/DN4 nebo DN4/DN1 podle směšovacího poměru. Ovládání hlavy může být pomocí nožního pedálu nebo elektrické rukojeti. Hlavy mají zpětná sací efekt eliminující ukapávání materiálu.
Na přání je možné dodat staticko-dynamický směšovač s pneumatickým rotačním motorem.
Řídící elektronika:
SIEMENS s ovládací displejem umožňující nastavení
- počet dávek
- času regenerace materiálu ve směšovači.
- času pro maximální doby zpracování materiálu
Technická data:
Nastavitelný směšovací poměr |
100 : 100 – 100 : 2 |
|
|
Velikost dávkovacích pístových čerpadel: |
Ø3 – ø4 – ø 5 – ø 6 – ø 8 – ø 14 |
|
|
Dávkovaná viskozita materiálu |
5 – 50 000 mPa.s z tlakového zásobníku velikost od 4 do 45 litrů nad 50 000 mPa.s do 1 000 000 mPa.s pomocí dopravního dvojčinného sudového čerpadla |
|
|
Velikost dávky: |
Od 0,5 cm3 až 10 cm3 |
|
|
Druh směšovače: |
Statický výměnný směšovač (bez proplachu) |
|
|
Materiál čerpadel |
|
Tělo pumpy |
Ocel nebo Nerez |
Píst pumpy |
Chromátovaná ocel nebo nerez. |
Těsnění |
PTFE |
|
|
Řídící systém: |
SIEMENS-logo s ovládacím displejem |
